Slutsteg E38

[cyberbaloo]

Köpte en bmw 740 95:a för några dagar sedan undrar om det går att koppla slutsteg till orginal stereon ??
Vill nämligen behålla org utförande även om det e kasset
Undrar även om någon vet en sida med info angående färd datorn till den fick tyvär inte med någon bok till den

[Alain]

Välkommen på bimmerforum cyberbaloo!
Vet inte om det går med slutsteg men om du ta bort kassett, det skulle väl gå, hoppas att någon annat kan ge dig bättre upplysning.
Här kan du kanske hitta info om färd dator och annat, det är E39 men även E38.
http://www.bimmerforum.se/index.php?topic=451.0

[franke]

Det finns lite olika typer av slutsteg, DSP-steg och icke-DSP steg (DSP=Digital Signal Processing).

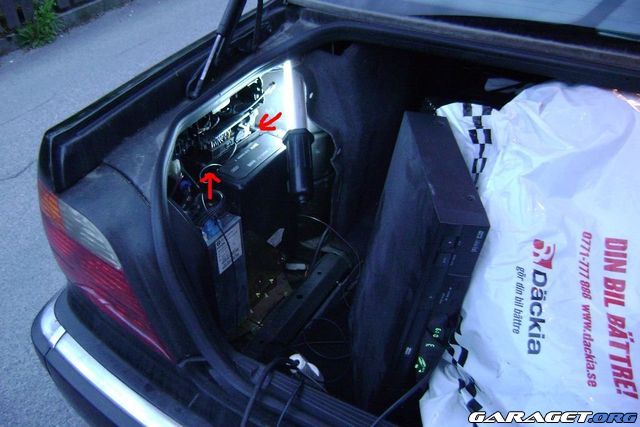

Slutstegen sitter i kofferten, till vänster. Ovanpå slutsteget sitter det flera kontakter.


Med dessa pin-scheman kan du koppla in ett eget slutsteg:

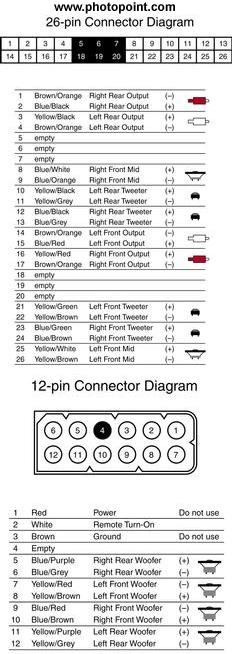

icke-DSP OBS: diagram is incorrect for the front woofers. polarity and left/right positive are swapped on the diagram.


DSP-steg

The pinouts for the 15 pin connector are:
PIN - CONNECTION
1- Sub 1 +
2- Sub 2 +
3- LH Rear loudspeaker + (Touring LH rear speaker ground)
4- Radio on/antenna signal
5- RH rear loudspeaker + (Touring RH rear +)
6- Sub 4 -
7- Sub 3 -
8- Terminal 30 connects to Fuse 56
9- Sub 1 -
10- Sub 2 -
11- Touring LH rear +
12- Touring RH rear -
13- Sub 4 +
14- Sub 3 +
15- Terminal 31 connects to Ground Point

The pinouts for the 18 pin connector are:
PIN - CONNECTION
1- Not used
2- Low freq. negative (-) signal - Transceiver/charging electronics
3- Not used
4- Not used
5- I-bus Signal Line - Splice X18344
6- Not used
7- Not used
8- RH front speaker - Connects to Radio
9- LH front speaker - Connects to Radio
10-Not used
11 Low freq. voltage (+) signal - Transceiver/charging electronics
12-Not used
13-Telephone mute signal - Transceiver/charging electronics
14-Not used
15-Telephone ON signal - Transceiver/charging electronics
16-Not used
17-RH front speaker + - Connects to Radio
18-LH front speaker + - Connects to Radio

The pinouts for the 26 pin connector are:
PIN - CONNECTION
1- LH front woofer +
2- LH front woofer -
3- Not used
4- RH front mid-range -
5- LH front mid-range +
6- Not used
7- Not used
8- Not used
9- RH front mid-range +
10-LH front mid-range -
11-Right rear mid-range speaker/tweeter +
12-RH front tweeter +
13-RH front woofer +
14-LH front tweeter +
15 LH front tweeter -
16-Left rear mid-range speaker/tweeter -
17-Not used
18-Not used
19-Left rear mid-range speaker/tweeter +
20-Not used
21-Not used
22-Not used
23-Not used
24-Right rear mid-range speaker/tweeter -
25-RH front tweeter -
26 RH front woofer -

[Halvorsen]

För dom som inte gillar att koppla om i orginal sterion och diverse så finns det ju Högnivå converter att köpa,
kostar väll 100-150kr och du kopplar bara in den på en högtalare så kan du själv koppla in slutsteget sen,

Kan väll ej göra något tävlingsljud men det duger nog gått och väll för bas och slutsteg

[Beolink]

Hej!

Hur gick det, fick du tag i något slutsteg eller löste problemet med det gamla?

/Andy

[offfroad]

hej jag råkar ha en E39 och ville uppgradera ljudet, men också hålla original utseende, jag satsade ganska stort med en kraftig slutsteg och extrabatterier osv, men får lågnivån så använde jag en hög till lågnivå omvandlare, ( märket SPL på dbakuten ),
högnivån kopplade jag in på bakre hatthylle högtalare ( direkt bakom huvudenheten så kopplade jag in mig på båda bakre högtalare), och drog små högtalarkablar längs golvet på förarsidan bak till bagaget, där hade jag min hög till lågnivå omvandlare (anledningen till at jag inte hade omvandlaren framme vid huvudenheten var att jag hade en fm modulator där redan och jag ville ha så kort lågnivå kabel som möjligt då lågnivå är mer utsatt för störningar, brus i ljudet)
strömmen till omvandlaren kopplade jag till parkeringsljuset bak ( när ljuset lyser så är omvandlaren aktiv)
omvandlaren hade också 12v remote till slutsteg, och den kände av att spelas det ingen musik så stänger den av steget ( sparar lite ström)

detta är en ganska så universal sätt att få lågnivå till en slutsteg , och hålla originalutseendet

och jag är väldigt nöjd med mitt upplägg, funkar som den ska hela tiden, bra ljudkvalitet , inga bekymmer
( har hört om vissa "kina" omvandlare som har dåligt ljudkvalitet, eller i värsta fall tar all effekt ifrån högnivån så bakre högtalare spelar inte längre, )...
